超声波泥位计在沉淀池内如何安装测量

返回列表 作者: 刘工 编辑: 超声波泥位计-影像 来源: 宇征监测 发布日期: 2022.02.12 浏览数:

超声波泥位计在沉淀池内如何安装测量

一、现场工况

现场所有污水池都是用地面的罐子来替代。

罐子直径3500mm,高度4000mm。

水质比较浑浊。

会加絮凝剂加速沉淀。

罐子中间有一根粗的管子,让污水流进来。

罐子底部有一个回流泵,用于把沉淀的污泥抽出去。


二、测量要求

1.测量污泥的高度,输出4-20mA给PLC。

2.在比较浑浊的水中也能够正常测量。

三、安装方式

1.[宇征]超声波泥位计,也叫作污泥界面仪。

采用分体式结构,主机在沉淀池旁边,传感器在沉淀池内部。



2.[宇征]超声波泥位计的传感器是通过电缆跟主机连接的。

传感器要放在沉淀池内,传感器顶部有一个G3/4的顶部螺纹。


用一根管子,内部车一个G3/4的内螺纹,跟传感器顶部的螺纹对接。

在沉淀池内的斜管过滤层上开孔,把传感器伸入沉淀池内,一直在斜管层底部露出来为止。

传感器一定要浸泡在水中。

如果设定淤泥最高是1.0米就要启动泵排除淤泥,因为传感器有一个盲区,那么传感器固定的高度要在2.0米。

如果设定淤泥最高是0.5米就要启动泵排除淤泥,因为传感器有一个盲区,那么传感器固定的高度要在1.5米。

要保证传感器发射面跟淤泥最高点之间有1.0米的距离。

因为罐子底部有一个抽淤泥的泵,如果泵是从罐子左边抽淤泥,那么[宇征]超声波泥位计要安装在罐子右边。

反之,如果泵是从罐子右边抽淤泥,那么[宇征]超声波泥位计要安装在罐子左边。

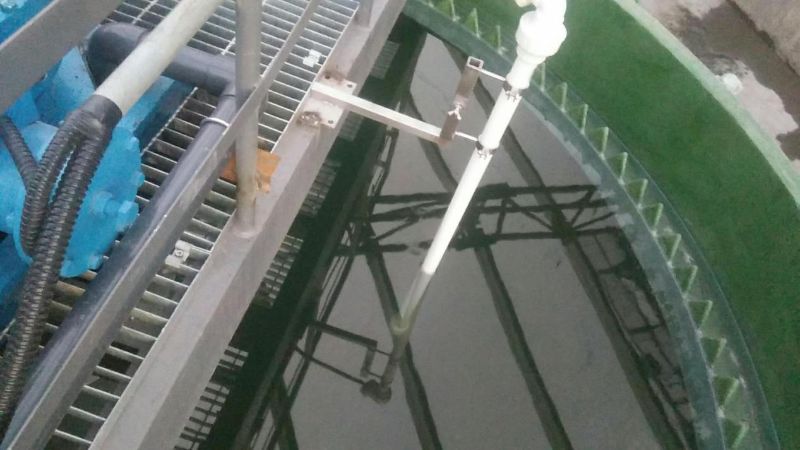

固定传感器的杆子,一定在罐子顶部或者罐子内部固定好。

不要让传感器因为罐子内部的泵抽取污泥而产生晃动。


因为传感器发射有一个角度,这个角度是12~14°。所以以探头为圆心,一定半径内不能有障碍物。

这个《无障碍物半径》,跟安装高度有关。

下面图片中的《无障碍物半径》是按照安装高度2米来计算的。

以传感器圆形的边缘为标准,离周围障碍物的距离要在500mm以上。


3.

四、使用产品

产品:[宇征]超声波泥位计

产品结构:分体式

产品组成:主机、传感器两部分。

具体技术参数

型号:YUZHENG-IN-DCR2C4MAS1PL20LIUJUN

量程:3.0米

盲区:0.80米

结构:分体式

供电:直流24V

显示:中文液晶显示

线制:四线制,电源2根线,4-20mA输出2根线。

探头螺纹:顶部G3/4外螺纹。

探头材质:ABS或者POM。

防腐要求:非防腐

防爆要求:非防爆

继电器输出:无

模拟输出信号:1路4-20mA

数字输出信号:1路485

探头到主机电缆长度:20米

五、注意事项

1.[宇征]超声波泥位计使用直流24V供电。

现场用1只质量好的220VAC转24VDC的开关电源,把220VAC交流转为24VDC的直流电。

说明:因为现场的供电,有大量的电动机,变频器等干扰源,虽然[宇征]超声波泥位计本身已经做了很多抗电磁干扰措施,但是不能解决所有的干扰。

所以用个220VAC转24VDC的开关电源,可以先减少一部分从220VAC电源来的电磁干扰。

选用正品的台湾明纬电源,220VAC转24V 1.0~2.5A的就可以。


2.[宇征]超声波泥位计的主机需要放在电气箱内,避免日晒雨淋,避免主机电路板受潮。


3.[宇征]超声波泥位计的传感器是通过自带的电缆跟主机连接,

电缆不能跟220VAC或者380VAC的电缆在同一个线槽。

如果无法避免跟220VAC或者380VAC的电缆在同一个线槽,就要在传感器的电缆穿金属管来达到屏蔽的作用,并且金属管需要用铜线接地。

4.[宇征]超声波泥位计的传感器在固定后,要保证探头不会抖动。



5.[宇征]超声波泥位计的传感器在固定后,要保证探头发射面跟沉淀池底部垂直。左右偏差2~3°,是可以的。

6.保证传感器发射的超声波范围内,除了沉淀的淤泥,水以外,没有任何障碍物。


7.[宇征]超声波泥位计主机上有个接地端子,如果现场电磁干扰严重,需要把这个接地端子来接地。


接地要求:请把接地端子单独接一根线到真正的大地,比如通水的金属管道,或者插入地下的金属杆上。

注意:

①不要跟电气柜的接地排接在一起,要单独接地。

避免其他设备共用这个地,有电磁干扰从这个地线上传过来。

②接地的金属管道或者金属杆上的油漆或者锈需要刮掉。
