分体式超声波液位仪如何接线(附接线图)

返回列表 作者: 海瑞 编辑: 分体式超声波液位仪-鲸鱼 来源: 宇征监测 发布日期: 2020.06.13 浏览数:


分体式超声波液位仪如何接线注意事项:


分体式超声波液位仪的探头和主机的连接电缆长度,请事先确定好足够的长度,不要到现场再用其他电缆连接。在现场再次连接电缆,会影响信号传输质量和强度。


接电源的时候,不要把交流电接到除交流电端子外的任何其他端子。否则会烧毁仪表电路或元器件。


485、232以及4-20ma的输出端子是不可以短路的,如果短路会引起内部电路烧毁的情况。传感器跟主机连接电缆不能跟任何交流电在同一个线槽,如果没法避免在同一个线槽,传感器的电缆要穿金属管来做保护,完全屏蔽来自交流电的电磁干扰。

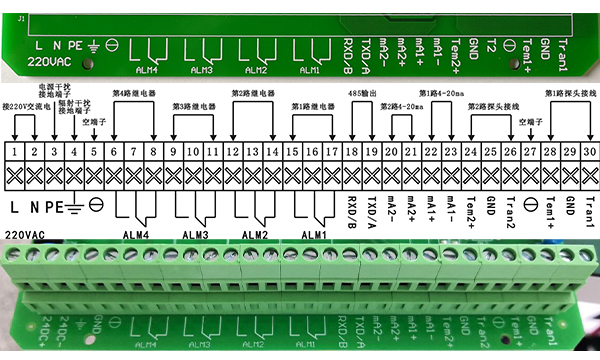

接线图



分体式超声波液位仪接线方法:


换能器:红线:接 Trans1 换能器  蓝线: Temp 1 + 温度传感器+黑线+屏蔽线: GND 地线


电流输出:电流正极接“mA1”+;   电流负极接“mA- /GND”。


继电器:RLlnA与RLnB为常开;


如果要继电器默认状态是“常开”,接线就接RLlnA与RLnB。


RLnA与RLnC为常闭


如果要继电器默认状态是“常闭”,接线就接RLlnA与RLnC。


电源线:220VAC交流电:接L,N


直流电:24V+ 接24VDC+ ,GND接24V DC-


485接线:485A接“TXD/485A”端子,485B接“RXD/485B”端子。


232接线:TXD接“TXD/485A”端子,RXD接“RXD/485B”端子。


232的地线接“mA-/GND”端子。



希望此文对你有用!如有相关接线问题,请拔打下方电话询问!
