矩形渠道上用多普勒流量计测量方案及注意事项

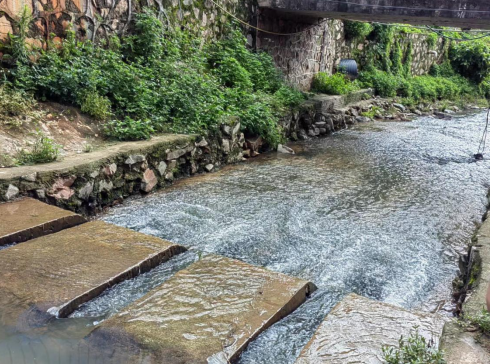

前不久，有一个客户找到安布雷拉技术，想测量一个矩形渠道的流量，宽度3.86米，深度0.70米。最低水位只有0.15~0.20米。

这个渠道分上下两部分，矩形渠道上方是一个梯形渠道，梯形底部是3.86米宽度，梯形顶部是7.39米宽度。目前渠道水位只在下面的矩形渠道里面流淌，在汛期水位会上升到上面的梯形断面。

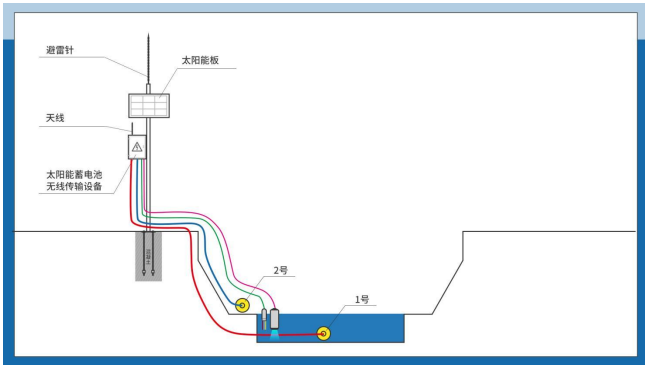

当低水位测量时，在底部的矩形渠道安装1台超声波多普勒流量计，安装在矩形渠道的中心处。对应的水位高度，有超声波多普勒流量计的传感器不捏带的压力传感器来测量。水质传感器紧挨着岸边安装，要安装到最低水位一下。

当高水位测量时，在矩形渠道上方的梯形渠道安装第2台超声波多普勒流量计，等待汛期水位上升。

在超声波多普勒流量计内部菜单中设定好《矩形渠道》和《梯形渠道》的尺寸，当传感器测量到对应的水位和流速的时候，流量计变送器里面用“流速*河道流水面积*3600秒=瞬时流量。”计算出瞬时流量，然后再用时间累加，得出累积流量。

注意事项：

1.因为一个河段是测量2部分的流量，所以到了服务器端，需要把两个流量相加，才是整条河道的完整流量。在低水位的时候②号超声波多普勒流量计将测量不到流速和流量。

2.最低水位低于20里面，水质仪表有可能不能正常测量。

3.最低水位低于15里面，①好超声波多普勒流量计有可能不能正常测量。

4.所有传感器出线都必须穿管保护，避免线缆磨损或者被破坏。

5.竖杆上必须安装避雷针，并且用避雷接地针可靠接地，中间要用单根16平方毫米的铜线链接。

因超声波多普勒流量计的安装点有好几个，这只是其中一个，更多资讯可以查看其他文章！也欢迎拨打下方电话咨询哦！
